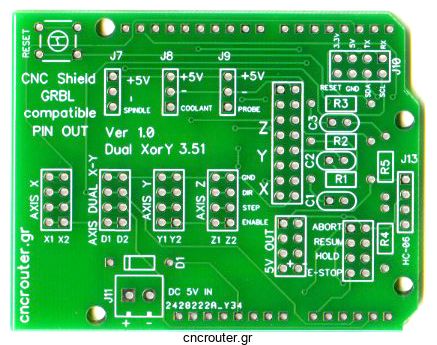

The PCB CNC shield Pin out Ver 1.0 dual X-Y 3.51 For Arduino UNO R3
για οδήγηση με Ανεξάρτητους ελεγκτές τους βηματικούς κινητήρες (stepper motors)
- 100 % Συμβατό με το grbl
- Συμβατό με firmware ver 1.1h (2019-08-25) μια νέα προαιρετική υποστήριξη διπλού κινητήρα για αυτο-τετράγωνο σκελετό.
- J8 Coolant σύστημα ψύξεις
- J9 Probe
- J10 Reset, Gnd, SDA,SCL, 3,3V, TX, RX
- J13 HC-06 Bluetooth Module
- J11 Με έξτρα ανεξάρτητοι τροφοδοσία 5V DC αν κρίνετε αναγκαίο με δίοδο προστασίας για το arduino
- 3 Διπλούς εισόδους για Τερματικούς διακόπτες για Y, X, Z με φίλτρο
- 4 εισόδους για Abort, Resum, Hold, E-stop (Push Button Switch)
- Διπλή έξοδος για οδήγησης παράλληλα δυο step motor (motor driver) step & direction pulse για τους άξονες X, DUAL X or Y, Y , Z
GND, DIR signal, STEP signal, ENABLE signal
